整车技术参数 |
|||
|
产品商标 |
炎帝牌 |
产品名称 |

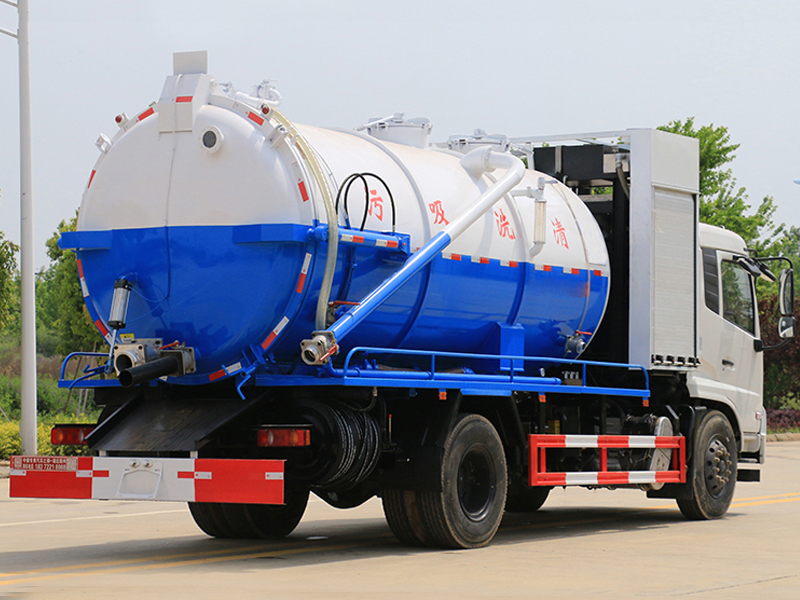

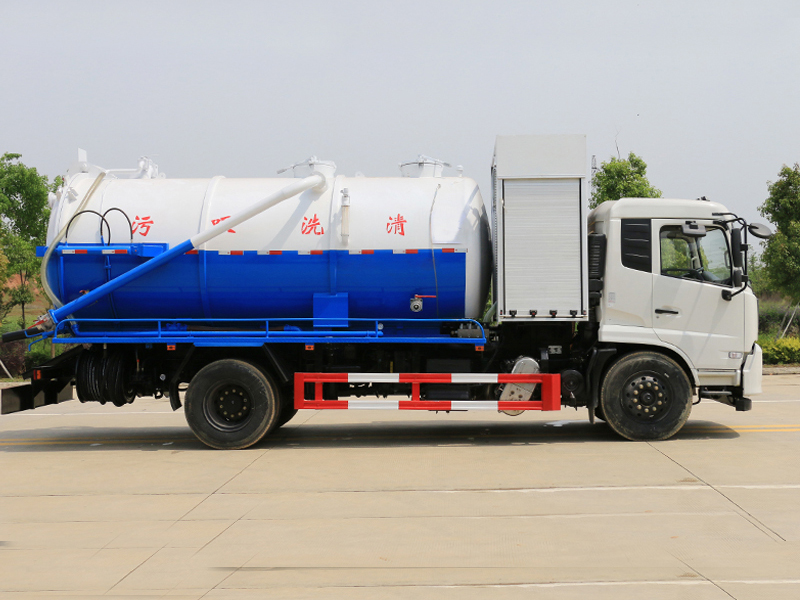

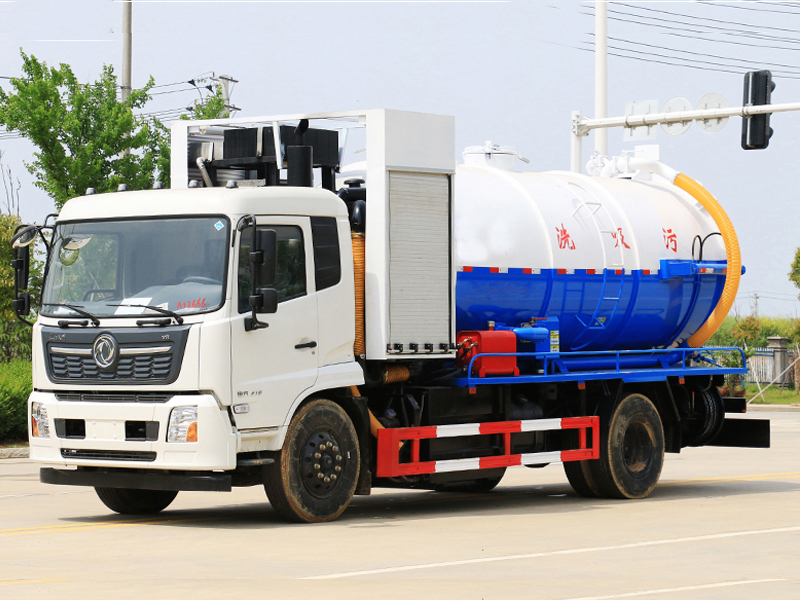

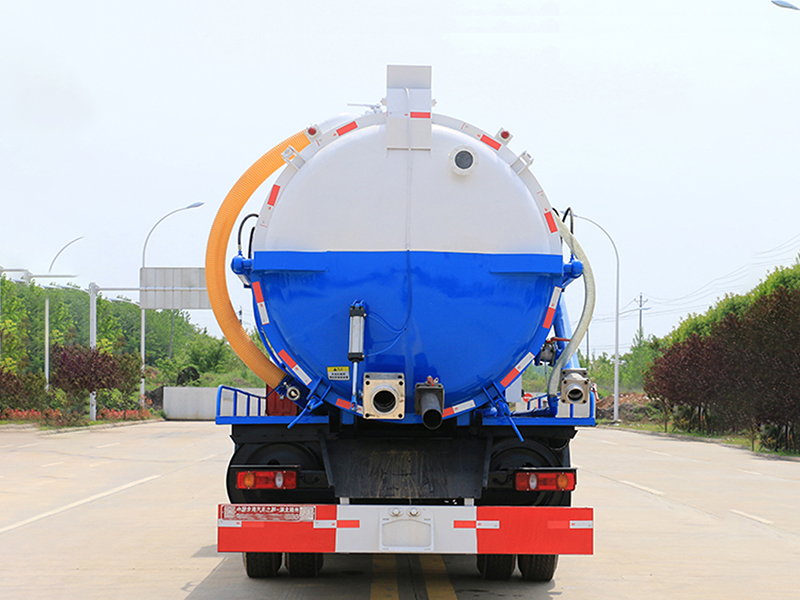

SZD5181GQWD6H型清洗吸污车 |
|
总质量(Kg) |
18000 |
外形尺寸(mm) |
9000×2550×3650 |
|
额定载质量(Kg) |
6705,6770 |
最高车速(Km/h) |
89 |
|
整备质量(Kg) |
11100 |
箱体容积(m3) |
15 |
|
工信部公告批次 |
334 |
产品号 |
ZR4MP6JC01J |
|
环保 |
达标 |
免征 |
免征 |
|
底盘技术参数 |
|||
|
底盘型号 |
DFH1180EX8 |
商标名称 |
东风 |
|
燃料种类 |
柴油 |
排放标准 |
国VI |
|
发动机型号/功率（KW） |
康机B6.2NS6B210/154KW |
轮胎规格 |
275/80R22.5 18PR |
|
变速箱 |
东风6档 |
轮胎数 |
6+1 |
|
驾驶室 |
东风天锦 |
轴距(mm) |
4700 |
|
空调 |
原厂空调 |
刹车制动 |
断气刹 |
|
上装技术参数 |
|||
|
罐体容积(m3) |
15 |
罐体/封头厚度（mm） |
6/8 |
|
操作系统 |
手电一体 |
卸料方式 |
自卸 |
|
罐体材质 |
Q235优质碳钢 |
连接方式 |
焊接 |
|
吸污时间（s） |
15 |
清洗流量 |
8㎡/h |
|
高压泵 |
进口柱塞泵 |
真空泵 |
水循环泵 |
|
垂直吸尘（m） |
10 |
清洗压力（MPa） |
20-24 |
|
最大吸入直径（mm） |
50 |
绞盘长度（m） |
60 |
|
其它说明 |
|||
|
随底盘选装驾驶室.选用4700mm轴距.该车装有污水罐和清水罐,用于下水道抽排污及疏通;罐体外形尺寸(直段长×直径)(mm):5200×1850,其中罐体前段为清水罐(直段长1900mm).清水罐容积:5.0立方米,介质:水;污水罐体容积:8.8立方米,介质:液态污物.清水罐和吸污罐为两个独立罐体,清洗功能时用清水罐,吸污功能时用污水罐,清洗吸污两种功能不能同时使用,且不能同时满载..可选装绿化水炮 前冲 后洒 侧喷. |
|||
清洗吸污车是在高度真空状态下进行吸泥，污水吸入作业。通过高压泵打压进行高压清洗作业。该车是由汽车底盘，取力器，传动轴，真空吸污泵，压力罐体，水罐 柱塞泵 液压部分，管网系统，真空压力表，视粪窗，洗手装置，清洗绞盘，随车配置大功率真空泵和进口柱塞泵及优质液压系统，通过焊接组装而成；高压清洗车也称之为管道疏通车，通过高压水流冲开被堵塞的管道。主要组成部分为罐体、高压泵、液压系统等。高压清洗车主要用于清洗城市下水道、管道的沉积物、死角泥沟的疏通，也可用于清洗工业排液管道、壁面等，清洗公路、广场地面。 高压清洗车还可加装洒水装置，安装绿化洒水炮、前冲、后洒、侧喷，可进行绿化洒水、喷雾、压尘、高压冲洗路面等，紧急时可用于救火 ；吸污车则是收集、中转清理运输污泥、污水，避免二次污染的新型环卫车辆，吸污车可自吸自排，工作速度快，容量大，运输方便，适用于收集运输粪便、泥浆、原油等液体物质。吸污车采用国内技术领先的真空泵，吸力大，吸程远，特别适合用于下水道内的淤积物的抽吸、装运和排卸，尤其是可吸下水道泥浆、淤泥、石子、砖块等较大物体。清洗吸污车则是把两种车型的功能融合在一辆车上真正意义上实现了一车多用。应用于大，中，小城镇环卫，市政，农业，化工，厂矿企业，物业小区等部门。
吸污操作方法：
1、吸污操作方法：
（1）吸放操作前准备
A、关好后门；B、观察真空泵油气分离器润滑油是否正确
（2）操作顺序
A、踩下离合器踏板，推动取力箱操纵杆，使吸污车真空泵运转，然后缓慢松开离合器踏板；
B、打开报警器开关（在驾驶室内）；
C、将手油门手柄拉至最大位置，观察转速表，使其至500-600转/分（出厂时已调好）；
D、将四通阀转换手柄杆置于吸入位置，并检查气管排出空气是否正确，真空泵运转有无异音，真空表是否正常等；
E、从车上卸下吸污胶管，放入沉泥井，并使吸污胶管成直线或自由弯曲状态，应充分考虑停车位置。
（3）作业注意事项
A、大于50mm的石头，棉纱，树叶等杂质会堵塞吸管，故不要吸入并应经常清除；
B、观察真空表读数至65-80千帕斯卡时，完全扳开吸污球阀，半开状态容易损环阀心
C、吸入污泥进度，应经常移动吸管，当吸入高粘度污泥时，偶尔吸入空气和水，可提高效率。
2、污水排出方法：
泥水分离后，打开排水球阀，将污水排出后重复吸泥，亦可加压快速排水，其操作方法如下：
（1）将四通阀转换杆置于“空档”位置，然后将排水球阀置于“开”位置，则可靠重力排出污水；
（2）将四通阀转换置于排出位置，真空泵继续工作，侧罐内流入压缩空气污水会快速排出；
（3）压力排水时，应先打开排出球阀，才能扳动四通阀置于排出位置，免使罐内压力过高，发生事故及影响罐门密封。
3、污泥排出方法：
（1）踩下离合器，拔动气动换向阀至“开”位置（解放）或推动取力箱操纵杆（东风）使油泵运转。
（2）打开罐门球阀，排出部分污水，并降低罐内压力使之与大气相通；
（3）松开罐门锁紧装置，拧松手把并完全拔掉螺杆；
（4）将手动换向阀的罐门开开闭杆置于“开”开启前应先确认罐内压力等于大气压，若在负压状态下打开罐门，则会损坏罐门密封圈和油缸.
