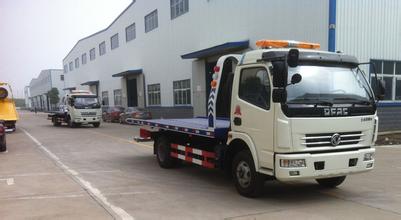

炎帝牌清障车操作及保养
清障车采用滑板倾斜机构及巧妙地将四连杆应用于拖臂机构中,充分利用整车空间,合理布置,使该产品具有背、拖等功能。
1.主要功能:滑板总成主要由滑板、滑动轨、绞盘、变幅缸、水平伸缩缸等组成。滑板的两主梁采用大截面、抗弯强度高的矩形截面,而且由 16
Mn 钢板折弯焊接制作,具有良好的机械性能;考虑到被处理车的重量及倾斜时受力情况,设计时将滑动轨截面增大,同时所有支撑梁均采用δ4 的方管,科学布置,这样不仅使滑板整体具有足够的强度,而且质量轻,提高了整车的性能参数。通过水平伸缩油缸的伸缩可实现滑板准确地落地。 绞盘的使用可实施对被处理物件的牵引、起吊、扶正作业。变幅油缸的功能是使滑板倾斜规定的角度,便于被处理车上滑板。
倾斜梁是“一拖二 ”车的重要机构,它不仅承担着滑板的固定轨道,而且是主要承载体,因此设计时考虑其强度,采用 16Mn 钢板弯制焊接成矩形,抗弯强度高。
伸缩臂机构伸缩臂采用四连杆机构,使伸缩臂能水平落地,提升时产生一定的正仰角,能快速处理事故车。伸缩臂及四连杆机构均由 16Mn 钢板折弯制作,有良好的结构强度。伸缩臂内藏伸缩油缸,可实现对夹轮机构的伸缩作业,也可调整清障车及被拖车间距。
2.操作步骤:道路清障车(一拖二)因结构的特殊性,与其他清障车结构不同,操作动作顺序正确与否对整车有很大影响,正确的操作顺序如下:打开锁紧机构→滑板倾斜→滑板向下滑动落地→绞盘放绳牵引被拖车→被拖车在滑板的定位→滑板向上收缩→滑板水平落下→滑板向前至锁紧机构闭合→伸缩臂落地拖车→提升一定高度,被拖车抬起。特别注意:锁紧机构不打开,会破坏消障车机构。
操纵换向阀手杆,可产生不同运动,注意: 在操作过程中不允许两个以上操作杆同时使用,这样会对液压系统及电器元件造成严重破坏。 作业完毕后,务必将取力箱操作按钮松开, 使取力箱停止工作, 以免在行驶过程中,发动机转速过高,造成油泵失效,以及液压系统空循环产生的功率损耗。清障车液压系统常见故障及排除措施故障现象 故障原因 排除措施 1.液压系统压力不足 1.液压油不清洁,杂质堵死溢流阀 1.清洗或更换溢流阀 2.更换或重新过滤液压油 2.齿轮泵齿轮端面磨损 更换或修理齿轮泵。3.
3.清障车故障排除法
油缸动作无力或速度慢
油缸内泄漏 更换油封
3.作业前主要事项:
1)空车起动,整车无异响。汽车底盘与改装部分无不良干涉。
2)液压油箱贮油量充足,液压油清亮,无浑浊、氧化等现象。
3)各油缸及管路接口无外泄漏现象。机构各转动、滑动面润滑良好,运行自如。
4)紧固件无松动。
